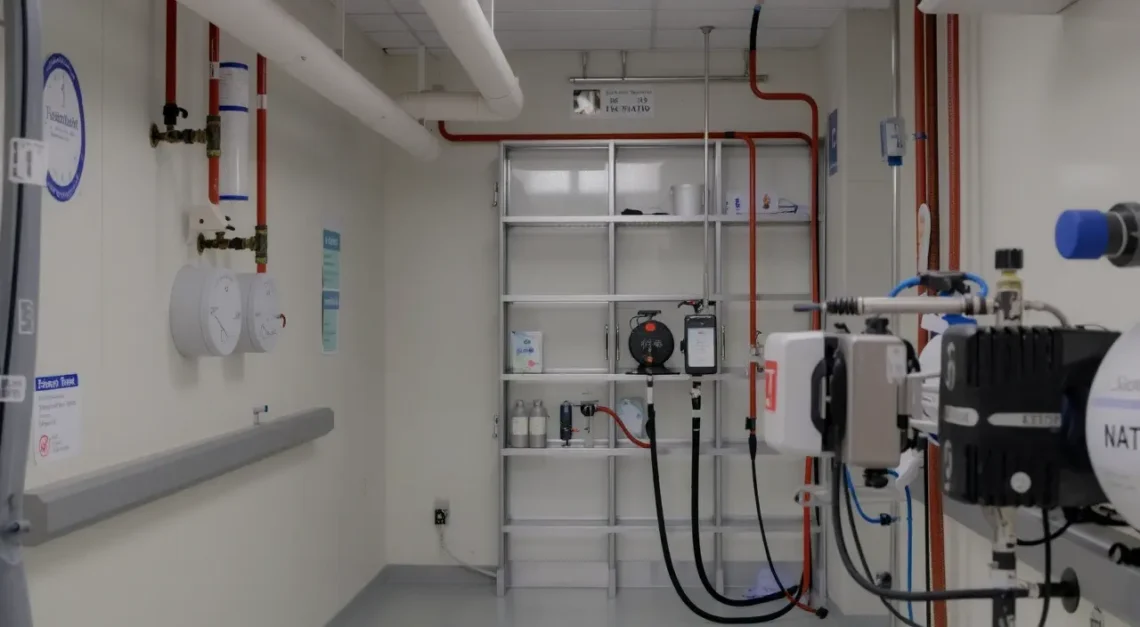

Системы подачи газов в медицинских учреждениях: назначение, устройство и требования
Что входит в систему подачи медицинских газов
Централизованная инженерная система подачи газов обеспечивает распределение кислорода, сжатого воздуха, вакуума и других сред по отделениям. Схема подачи медицинских газов строится так, чтобы поток сохранялся при обычной работе и при отказе части оборудования. Для пациента это означает стабильную подачу среды, а для аппаратуры — предсказуемые параметры на входе.
В основе лежат два свойства: непрерывность и контроль параметров. Кислород используют для поддержки дыхания, медицинский воздух — как рабочую среду для аппаратов и инструмента, вакуум — для удаления жидкостей и секретов. Перепутывание газов недопустимо
, поэтому на всех узлах применяют раздельные каналы, маркировку и конструктивную защиту соединений.
Какие газы и среды подают в клинику
Чаще всего через централизованную сеть подают кислород, сжатый медицинский воздух и вакуум. В некоторых отделениях дополнительно используют углекислый газ, закись азота и азот, если этого требует технология процедуры. Сжатый воздух проходит фильтрацию и осушку, потому что влага и масляные аэрозоли влияют на дыхательную аппаратуру и могут нарушать работу клапанов.
Кислородная линия требует чистых материалов совместимости с кислородом: для трубопроводов нередко применяют медь или нержавеющую сталь, а для соединений — элементы, рассчитанные на работу без загрязнения смазками. Вакуумная линия работает как сервисная: она создает отрицательное давление и помогает удалять содержимое из дыхательных путей и рабочей зоны.
Центральные источники и резервные запасы
Центральный источник обеспечивает непрерывную подачу в магистраль. Для кислорода это может быть рампа баллонов или криогенная емкость; для воздуха — компрессорная установка с фильтрами и осушителем; для вакуума — насосная станция. Резервные источники подключаются автоматически при падении давления или остановке основного узла, чтобы сеть не теряла работоспособность.
Резерв обычно ограничен по времени работы, поэтому система контроля должна заранее передавать сигнал о снижении запаса. Это позволяет отделениям перейти на безопасный режим до полного исчерпания источника. Важен и порядок переключения: он не должен создавать резкий скачок давления в магистрали.
Как устроены магистрали и точки подключения
Трубопроводы, клапаны и распределительные узлы
Магистрали прокладывают как отдельные трубопроводы для каждого газа. На ответвлениях размещают отсечные клапаны, которые позволяют изолировать участок для ремонта или проверки. Распределительные узлы собирают поток по этажам и отделениям, а также дают сервисный доступ без остановки всей сети.
Ниже показано, как связаны основные элементы:
| Элемент | Функция | Риск при отказе |
|---|---|---|
| Трубопровод | Передает газ от источника к потребителю | Утечка, падение давления, попадание примесей |
| Клапанный узел | Изолирует ветвь и управляет подачей | Невозможность отключить участок при аварии |
| Розетка подключения | Выдает газ у рабочего места | Перепутывание среды или неполное соединение |
Редуцирование давления, контроль и маркировка
Редукторы и регуляторы снижают давление до рабочего уровня и стабилизируют поток перед потребителем. Это защищает аппаратуру от перегрузки и помогает удерживать параметры в допустимых пределах. Для контроля используют датчики давления, сигнализацию и местные манометры. При падении, росте давления или утечке включается световой и звуковой сигнал.
Маркировка трубопроводов и розеток исключает смешение линий. На практике это достигается цветовым обозначением, надписями, формой разъемов и несовместимостью соединителей разных газов. Точки подключения должны быстро соединяться и так же быстро разъединяться без повреждения уплотнений.
Какие требования связаны с безопасностью и обслуживанием
Типовые неисправности и аварийные сигналы
К наиболее опасным неисправностям относят утечки, падение давления, отказ резервного источника, засорение фильтров, износ клапанов и ошибку маркировки. Для вакуумной линии критична потеря разрежения, а для кислородной — любое загрязнение, которое меняет состав потока. Аварийные сигналы появляются не только при полном отказе, но и при постепенном ухудшении параметров.
Скрытая утечка способна дольше сохранять рабочее давление на индикаторе и при этом уменьшать фактический расход в точке потребления.
Проверка герметичности, чистоты и работоспособности системы
Техническое обслуживание выявляет утечки, загрязнение и износ узлов. Проверка герметичности включает изоляцию участка и наблюдение за падением давления, а также осмотр соединений и клапанов. Работоспособность розеток оценивают по надежности фиксации, правильности маркировки и отсутствию подсоса воздуха. Для газовых линий контролируют чистоту внутренних поверхностей, потому что частицы, масло и влага нарушают работу редукторов и аппаратов дыхательной поддержки.
Обычно проверяют:
- срабатывание сигнализации при изменении давления;
- переключение на резервный источник;
- герметичность стыков и запорной арматуры;
- чистоту фильтров и состояние осушителей;
- соответствие маркировки газу на каждой точке подключения.
Для периодического контроля применяют испытания на давление, анализ состава газа и осмотр труднодоступных участков. Проверка должна охватывать не только источник, но и весь путь до розетки, потому что отказ может возникнуть на любом звене магистрали.
- Отключают проверяемый участок от общей сети.
- Оценивают падение давления и наличие утечек.
- Сверяют маркировку и тип соединителей.
- Проверяют включение аварийной сигнализации.
- Подтверждают работу резервного ввода и вакуумной линии.
